除塵系統的安全設計通則

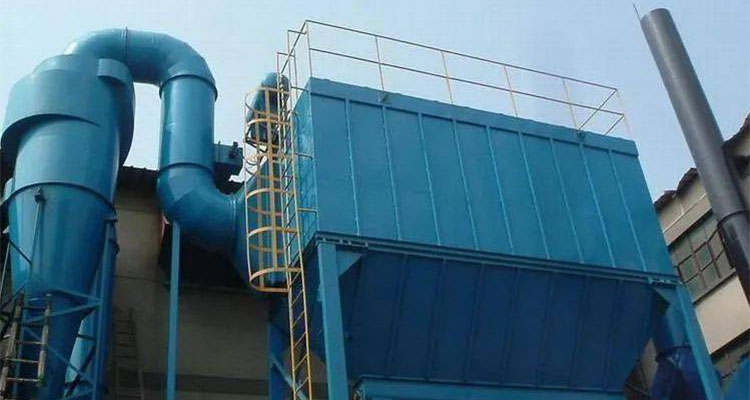

通常除塵系統由吸塵罩、風管、除塵風機及控制裝置組成，主要用于捕集系統中的固體顆粒物，使環境中粉塵濃度達到爆炸濃度下限。
通風類型主要有兩種，即自然通風和人工通風。人工通風又分為整體通風和局部通風。自然通風這是一種由于風、溫度梯度作用造成的空氣流動的通風類型。在露天場所，自然通風通常足以確保消散場所中出現的任何爆炸性環境。自然通風在某些戶內場所也可有效。
注：通風的有效性分為良好、一般和差三個等級。對戶外場所，一般情況下，評定通風宜假設最小風速為0.5m / s， 并且實際上是連續存在，此時通風有效性為良好。在很多場所風速經常會超過2 m / s，但是在特殊情況下，可能低于0.5 m / s（例如除塵風機，在最接近地面的位置)。
按照標準規定，工作場所不得存在20區環境。當除塵系統中積聚大量粉塵，并有點火源時，極有可能導致除塵系統發生爆炸，因此，在工作環境中應配置除塵系統，并要求除塵系統在現場實際應用中，要遵守相關的規定和要求。
不同類別的可燃性粉塵不應合用同一套除塵系統，粉塵爆炸危險場所除塵系統不應與帶有可燃?xì)怏w、高溫氣體或其他工業氣體的風管及設備連通，因?yàn)榭扇夹苑蹓m與可燃?xì)怏w等易燃易爆或易加劇爆炸介質形成的混合物，點燃的可能性更高，爆炸的損害程度更大。應按工藝分區域設置相對獨立的除塵系統，不同防火分區的除塵系統不應連通，當存在粉塵爆炸危險場所廠房?jī)?nèi)不同建構筑物、不同防火分區采用一套除塵系統，或者不同防火分區的除塵系統互聯互通，一旦發生爆炸產生壓力重疊，則所有連通區域都會受到爆炸波及。
除塵系統在運行過程中，還應注意粉塵與除塵系統的各個部分可能會產生靜電放電火花危險，極易導致粉塵爆炸，為了避免靜電帶來的危害，采取防靜電措施十分關鍵。除塵系統的導電部件應進行等電位連接，并可靠接地，接地電阻應小于4 Ω（中性點接地系統）/小于10Ω（中性點不接地系統） ；管道連接法蘭應采用跨接線。除塵系統的啟動應先于生產加工系統啟動，生產加工系統停機時除塵系統應至少延時停機10 min ，應在停機后將箱體和灰斗內的粉塵全部清除和卸出。
1．通風機產品性能要求
1）在額定轉速下及規定流量范圍內，通風機實測氣動性能與規定氣動性能的偏差應滿足下列規定：
a）在規定的流量下，機號小于或等于No.10通風機的壓力值不超過規定值的-8 ％~+ 5％;機號大于No.10通風機的壓力值不超過規定值的-5％~+5％。
b）通風機的效率不得低于其對應點效率的8%。
2）通風機噪聲在最佳效率工況點的比A聲級Las值應符合JB/T 8690 的規定。
3）通風機的軸承溫升和支撐振動速度應符合下列規定：
a）在軸承表面測得的軸承溫度不得高于環境溫度40 ℃。
b）剛性支承振動速度有效值不得超過4.6 mm/s，撓性支承振動速度有效值不得超過7.1 mm/s。
2．結構要求
1）基本設計要求
a）在規定的工作條件下，通風機及輔助設備按使用壽命至少為10a（ 易損件除外）、第一次大修前的安全運轉時間應不少于18 000 h 設計。
b）通風設備剛性軸的臨界轉速應為最高工作轉速的1.3 倍以上。
c）通風設備基本型式、尺寸參數及性能曲線應符合GB/T 3235 的規定。
d）通風設備在結構上，要求轉動件和相毗鄰的靜止件避免碰擦除塵風機，以防產生火花。其他方面如結構、型式、強度、剛度等應滿足：軸流通風機應符合JB/T 10562 的有關規定，離心通風機應符合JB/T 10563的有關規定，其他通風機應符合相關標準的規定。
2）葉輪
a）通風機葉輪應經超速試驗，葉輪在不小于最高工作轉速的110 ％ 的轉速下運轉，持續時間不少于2 min ，并符合JB/T 6445 的規定。
b）葉輪應進行平衡校正，平衡品質等級應符合JB/T 9101 的規定。
