禾寧領航：汽車行業節能新篇章，涂裝車間烘爐改造揭秘?。ㄉ希?/h2>
改造背景
“
項目背景
近年來汽車行業競爭激烈，新的市場環境與節能減排的基礎政策不僅對汽車設計環節提出了更高的要求，而且令汽車生產制造環節的節能減排迫在眉睫。
為降本增效，降低單車制造成本，減少碳排放，日前某中外合資汽車品牌委托禾寧公司對涂裝車間的電泳烘爐進行流場優化節能改造，成功解決了烘干時間長和車身內外板溫差過大兩個難點，為企業烘干工藝節省了20%以上成本。
項目?jī)?nèi)容
“
理論設計
汽車涂裝工藝一般為4C3B，C表示Coat（涂層），B表示Bake（烘干）。除了色漆外，每次噴漆過后都需要一次烘干，電泳底漆后就需要在電泳烘爐中進行烘干。
針對電泳烘爐的特點，禾寧攻關團隊經過理論分析后，決定利用局部通風技術提高車內部的對流換熱系數，使車體內部溫度快速提升，從而提高整車的溫升速率，減小內外板溫差，降低系統天然氣消耗量。

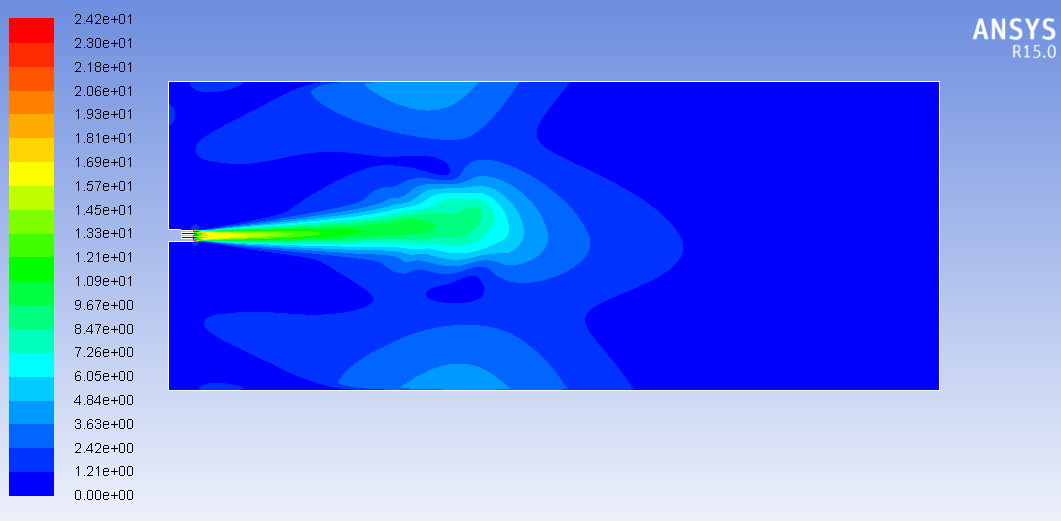

禾寧團隊通過流體仿真軟件對不同噴口進行了仿真模擬，從模擬結果中可以清晰看出不同噴口的工作范圍與流場特點，為后面制作噴口模型提供了很好的依據。
方案設計

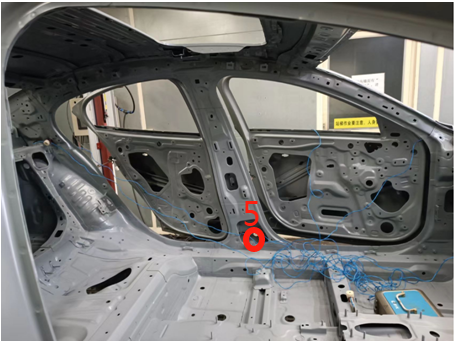

在通過數值模擬之后，禾寧工廠內搭建了一個1比1試驗平臺。通過試驗平臺現場測試了優化噴口類型風量，最終選定了適合的幾種噴口規格型號。

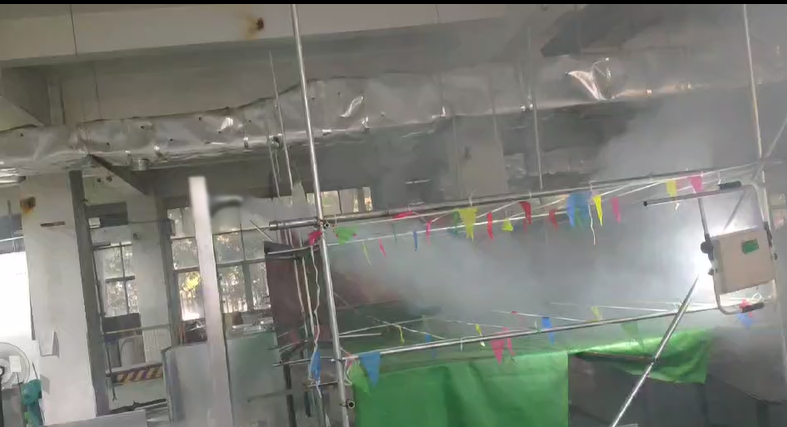

試驗后期對照選型結果進行了發煙測試，發煙測試不僅可以更直觀的體現出改造效果，還可以直接反映出氣流走向，為方案調整提供參考。經過測試之后，根據結果對優化改造方案進行了多次細微調整，最終確定了最佳方案。
考慮到烘爐內部工作環境溫度極高，禾寧對流場優化裝備采用不銹鋼板折彎點焊工藝，減少焊接點，避免高溫變形，并預留了檢修口，為未來定期檢修提供便利。
禾寧公司對烘爐中部分風口進行了流場優化改造。后續現場實際運行也確實證明了選用的結構十分耐用可靠，經受住了烘爐200℃以上高低溫交替運行的考驗。
總結
“
本期我們?yōu)槟尸F(xiàn)了禾寧公司設計與制造能力的卓越實力，下期我們將為您揭開本次改造背后所實現的成本節約。
禾寧公司致力于全流程定制設計與施工，從項目的整體角度出發，對各個階段進行全面規劃和管理。對項目需求進行深入分析，設計出完整的施工流程，詳細制定施工計劃，包括時間表、人員分配、材料采購等，在每個階段結束后，進行嚴格的質量檢測和驗收，確保施工質量。
改造背景
“ 項目背景 近年來汽車行業競爭激烈，新的市場環境與節能減排的基礎政策不僅對汽車設計環節提出了更高的要求，而且令汽車生產制造環節的節能減排迫在眉睫。
項目?jī)?nèi)容 “ 理論設計 汽車涂裝工藝一般為4C3B，C表示Coat（涂層），B表示Bake（烘干）。除了色漆外，每次噴漆過后都需要一次烘干，電泳底漆后就需要在電泳烘爐中進行烘干。 針對電泳烘爐的特點，禾寧攻關團隊經過理論分析后，決定利用局部通風技術提高車內部的對流換熱系數，使車體內部溫度快速提升，從而提高整車的溫升速率，減小內外板溫差，降低系統天然氣消耗量。 禾寧團隊通過流體仿真軟件對不同噴口進行了仿真模擬，從模擬結果中可以清晰看出不同噴口的工作范圍與流場特點，為后面制作噴口模型提供了很好的依據。 方案設計 總結 “ 本期我們?yōu)槟尸F(xiàn)了禾寧公司設計與制造能力的卓越實力，下期我們將為您揭開本次改造背后所實現的成本節約。 禾寧公司致力于全流程定制設計與施工，從項目的整體角度出發，對各個階段進行全面規劃和管理。對項目需求進行深入分析，設計出完整的施工流程，詳細制定施工計劃，包括時間表、人員分配、材料采購等，在每個階段結束后，進行嚴格的質量檢測和驗收，確保施工質量。
